1. Wymagane narzędzia i materiały
Wtyczka zakończenia pola (RJ45, M12 lub inny typ).
Stripper (do precyzyjnego usuwania kurtki).
Narzędzie do wybicia (do zakończenia IDC).
Tester kablowy (w celu zweryfikowania ciągłości i wydajności).
Nożyczki lub przecinki spłukiwane (do przycinania przewodów).

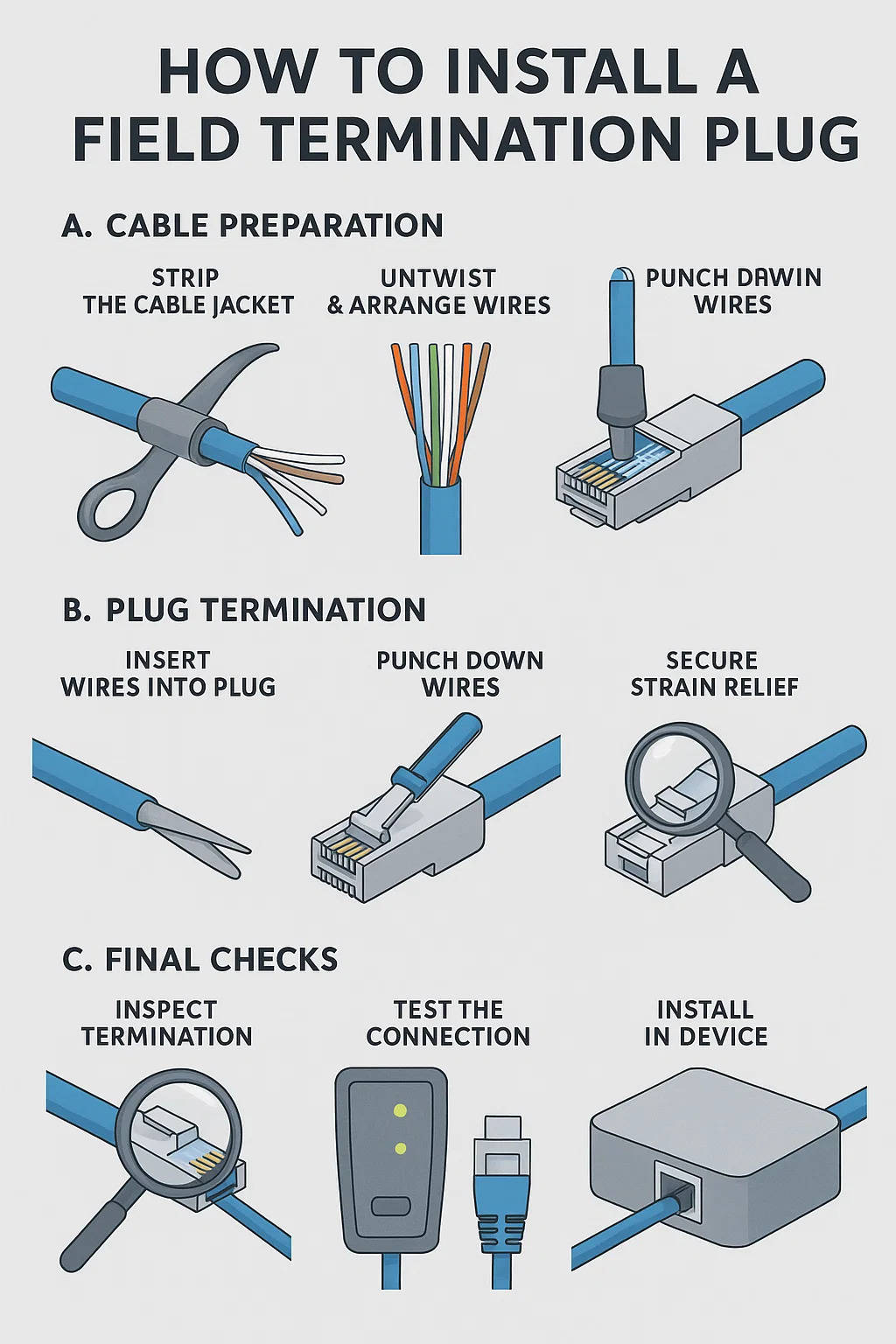

2. Instalacja krok po kroku
A. Przygotowanie kablowe
-Strip po kurtce kablowej
Użyj striptizerki, aby usunąć 1-1,5 cala zewnętrznej kurtki.
Unikaj niszczenia wewnętrznych przewodów.
-Umieść przewody
Postępuj zgodnie z kodem koloru wtyczki (T568A lub T568B).
Utrzymuj nienaruszone zwroty akcji do punktu zakończenia.
-Trim przewody do długości
Wyrównaj druty, pozostawiając odsłonięcie 0,25-0,5 cala.
B. Zakończenie wtyczki
-Instert przewody na wtyczkę
Wyrównaj przewodniki do gniazd IDC wtyczki.
Upewnij się, że nie ma skrzyżowanych lub luźnych przewodów.
-Zamknij przewody
Użyj narzędzia do uderzenia, aby mocno pomieścić przewody.
Wywierać równomierną presję, aby uniknąć częściowych połączeń.
-Bezpieczne odkształcenie
Zacisk kurtkę kablową wewnątrz wtyczki, aby zapobiec wyciągnięciu.
C. Kontrole końcowe
-Zakończenie inspektywne
Sprawdź brak bezpaństwowych pasm drucianych lub niewłaściwie wyrównanych kontaktów.
-Testować połączenie
Użyj certyfikatora kablowego (do sieci szybkich) lub testera ciągłości.
-Zainstaluj w urządzeniu
Podłącz do urządzenia docelowego (kamera IP, AP itp.) I potwierdź funkcjonalność.
3. Powszechne błędy, których należy unikać
Nadmierne przewody → Zły kontakt.
Niepoprawna kolejność drutu → Awaria sygnału.
Pomijanie odkształcenia → uszkodzenie kabla w czasie.
Nie testowanie po instalacji → Ukryte usterki.
4. Kiedy ponownie zakończyć się
Jeśli testowanie nie powiedzie się (obwody otwarte/zwarte).
Jeśli wtyczka wydaje się luźna lub niestabilna.
Jeśli widoczna jest korozja lub uszkodzenie.
Krok | Działanie | Krytyczne szczegóły | Narzędzie/sprawdzenie |
1. Kabel paska | Usunąć 1–1,5 cala zewnętrznej kurtki bez uszkodzenia wewnętrznych przewodów. | Unikaj przecinania izolacji drutu; Zachowaj zwroty akcji w pobliżu końca kurtki. | Kontrola wizualna striptizerka kablowego. |
2. Ułóż przewody | Odkręcić i wyrównać przewody do T568A/B. schemat. | Utrzymuj skręty do automatów IDC; Brak skrzyżowanych par. | Śledź przewodnika kolorów Plug (drukowane lub uformowane). |
3. Przycinaj przewody | Pokrój przewody do 0,25–0,5 cala narażony. | Zapewnić jednolitą długość; Żadnych strzępionych celów. | Przecinaki spłukiwane (nożyczki ryzykują nierówne cięcia). |
4. Wstaw do wtyczki | Przewody siedzące w wtyczkach Gniazda IDC aż w pełni usiadło. | Druty muszą osiągnąć dna zacisków; Brak luk lub niewspółosiowości. | Szkło powiększające (weryfikuj siedzenia pod złym oświetleniem). |
5. Uderz | Zakończyć przewody narzędzie do uderzenia Przy kącie 45 °. | Pojedyncza mocna prasa na przewód; Unikaj częściowych ciosów lub nadmiernej kompresji. | Uderzenie narzędzie do wybicia (brak wpływu może wymagać wielu strajków). |
6. Bezpieczna ulga odkształcenia | Kurtura kablowa zacisków wewnętrznych wtyczek. | Kurtka musi być mocno chwytana; Brak odsłoniętych przewodów zewnętrznych wtyczki. | Test holownika: delikatne pociągnięcie w celu potwierdzenia, że trzymanie odkształcenia. |
7. Połączenie testowe | Sprawdź ciągłość, mapę drutu i (jeśli dotyczy) stabilność POE/sygnału. | Sprawdź otwieranie/szorty; Sprawdzaj impedancję pod kątem szybkich linków. | Certyfikator kablowy (np. Fluke) lub podstawowy tester dla PASS/FAIL. |
8. Zainstaluj w urządzeniu | Podłącz do punktu końcowego (kamera, AP itp.) I potwierdź operację. | Zapewnij bezpiecznie blokady wtyczki; Brak przerywanych rozłączeń. | Test funkcjonalny (np. Ping, kanał wideo, kontrola mocy PoE). |
