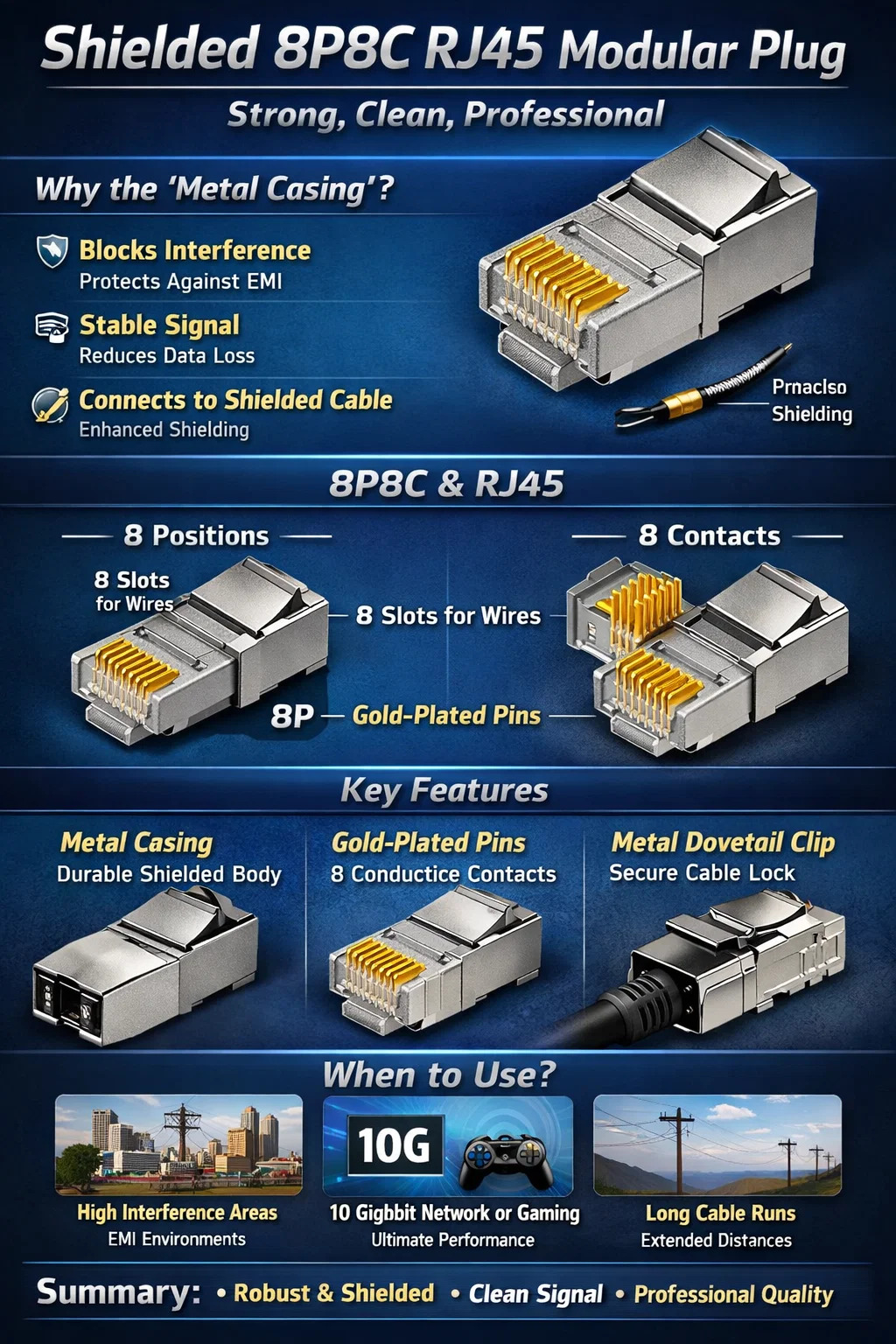

To ekranowana wtyczka modułowa 8P8C RJ45 jest powszechnie określane jako „ekranowana głowica kryształowa” lub „złącze kabla sieciowego w metalowej obudowie”. W porównaniu do zwykłego typu przezroczystego, jego największą różnicą jest otaczająca go błyszcząca „metalowa obudowa”.

1. Dlaczego „metalowa obudowa”? (Funkcja ekranowania)

Blokowanie zakłóceń: „Shielded” w nazwie oznacza ekranowanie. Ta metalowa obudowa działa jak kamizelka kuloodporna dla złącza kabla sieciowego, zaprojektowana specjalnie w celu blokowania zewnętrznych zakłóceń elektromagnetycznych (takich jak sygnały błądzące z pobliskich przewodów lub szumy pochodzące od dużych silników).
Ochrona sygnału: Dzięki tej obudowie dane przesyłane kablem sieciowym są mniej podatne na zakłócenia, co skutkuje stabilniejszą szybkością sieci i mniejszą utratą pakietów lub rozłączeniami.
Stosowany z kablami ekranowanymi: Zwykle stosowany z ekranowanymi kablami sieciowymi z warstwą folii. Warstwa ekranująca w kablu sieciowym jest połączona z tą metalową obudową, która odprowadza prąd błądzący powstały na skutek zakłóceń.

2. Co oznaczają „8P8C” i „RJ45”? (Dane techniczne i styl)

Kształt standardowy: RJ45 odnosi się do prostokątnego kształtu złącza; prawie wszystkie porty sieciowe na świecie są wykonane w tym kształcie.
Osiem pozycji, osiem styków: 8P8C jest bardziej intuicyjne – to złącze ma 8 gniazd na przewody (8P), a każde z tych 8 gniazd zawiera przewodzący metalowy styk (8C). Jest to standardowe złącze 8-pinowe, zaprojektowane specjalnie dla 8-żyłowych kabli sieciowych używanych w sieciach komputerowych.

3. Jak to wygląda? (Szczegóły konstrukcyjne)

Metalowa obudowa: Najbardziej zauważalną cechą jest otaczająca ją srebrna metalowa obudowa. Ta obudowa nie tylko chroni sygnał, ale także sprawia, że ​​całe złącze jest solidniejsze i mniej podatne na uszkodzenie lub złamanie.
Pozłacane styki: Z przodu złącza znajduje się 8 jasnożółtych metalowych styków. Są one zwykle platerowane prawdziwym złotem, aby zapobiec rdzy i zapewnić dobry kontakt nawet po wielu latach użytkowania.
Ogon: Ta ekranowana wtyczka modułowa 8P8C RJ45 ma zwykle z tyłu metalowy zacisk w kształcie jaskółczego ogona, który bezpiecznie utrzymuje warstwę ekranującą i zewnętrzną powłokę kabla sieciowego, zapewniając zarówno uziemienie, jak i wzmocnienie.

4. Kiedy bezwzględnie konieczne jest jego użycie? (Przypadki użycia)

W obszarach o silnych zakłóceniach elektromagnetycznych: Na przykład, gdy kable sieciowe i kable zasilające są prowadzone razem w tym samym kanale lub w miejscach, w których znajduje się wiele urządzeń elektrycznych, takich jak fabryki lub serwerownie.
Dla najwyższej stabilności: jeśli masz w domu sieć 10 Gigabit lub jeśli jesteś zapalonym graczem, który nie chce absolutnie żadnych wahań prędkości sieci, użycie tego ekranowanego złącza zapewni większy spokój ducha.
W przypadku okablowania na duże odległości: im dłuższy kabel, tym bardziej jest on podatny na zakłócenia i wtedy przydaje się to ekranowane złącze.

5. Podsumowanie jego charakterystyki

Ta ekranowana wtyczka modułowa 8p8c RJ45 sprawia wrażenie:
Bardziej wytrzymały: metalowa obudowa, solidna w dotyku i odporna na zużycie.
Czystszy: blokuje niechciane sygnały, umożliwiając „czysty” sygnał sieciowy.
Bardziej profesjonalnie: Chociaż instalacja jest nieco bardziej skomplikowana niż w przypadku zwykłych przezroczystych złączy (wymaga obsługi warstwy ekranującej), rezultaty są rzeczywiście bardziej profesjonalne.
