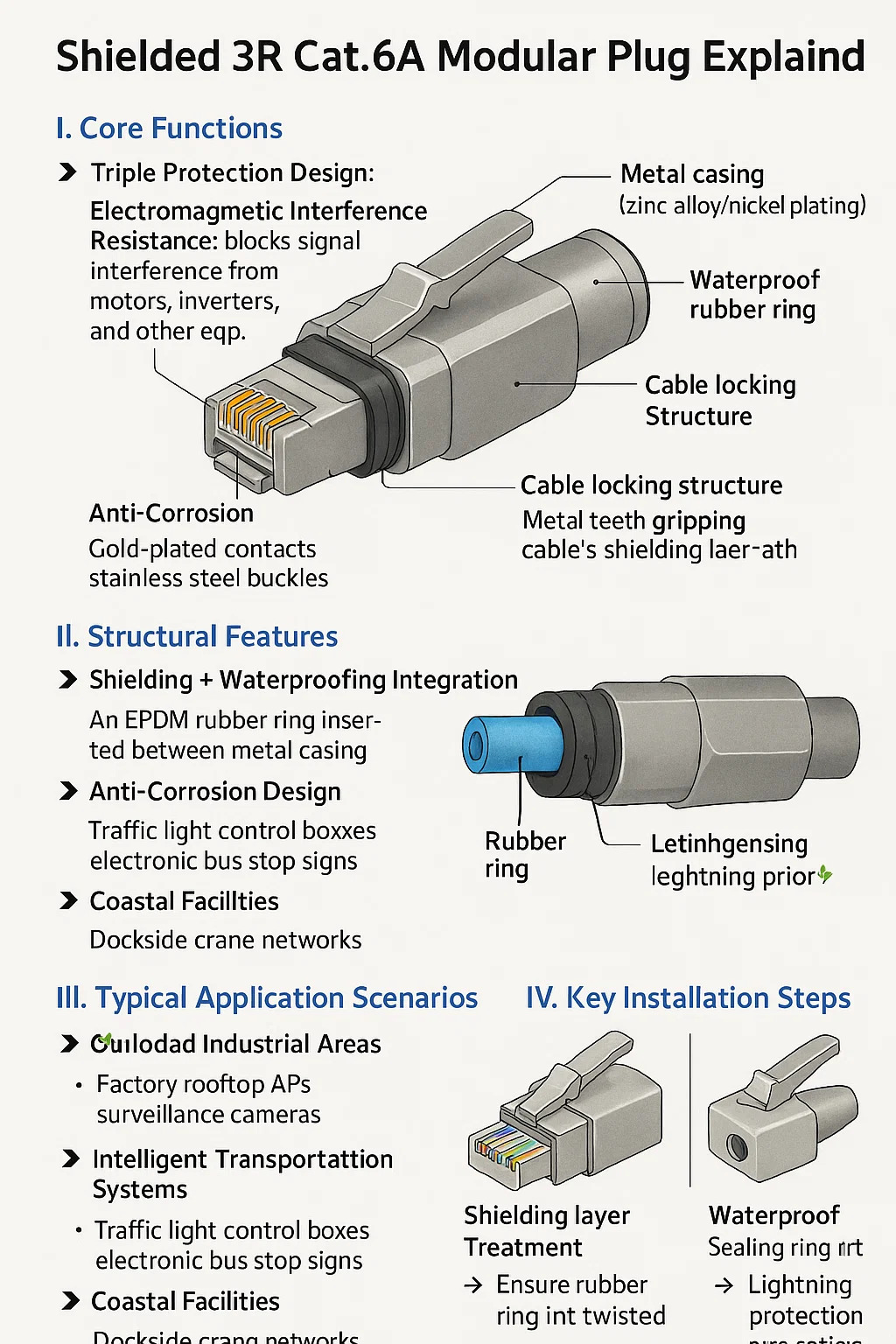

Ekranowana wtyczka modułowa 3R kat.6A Wyjaśnione

I. Funkcje podstawowe

▸ Potrójna konstrukcja zabezpieczająca:

Odporność na zakłócenia elektromagnetyczne: Metalowa obudowa (stop cynku/niklowanie) otacza wtyczkę, blokując zakłócenia sygnału z silników, falowników i innego sprzętu.
Odporność na warunki atmosferyczne na zewnątrz: Obudowa posiada warstwę anty-UV (zapobiegającą kruchości pod wpływem światła słonecznego) i wodoodporny gumowy pierścień (zapobiegający przenikaniu wody deszczowej), dzięki czemu nadaje się do użytku na zewnątrz.
Fizyczne zabezpieczenie przed przemieszczeniem: Niektóre modele mają wzmocnione klamry, które są odporne na wibracje wiatru lub przypadkowe pociągnięcie.

II. Cechy konstrukcyjne

▸ Integracja z hydroizolacją ekranującą:

W krawędzi metalowej obudowy osadzony jest gumowy pierścień EPDM, który po zaciśnięciu zapewnia zarówno uziemienie ekranu, jak i bryzgoszczelność IP54.

▸ Konstrukcja antykorozyjna:

Pozłacane styki zapobiegają utlenianiu, a klamry ze stali nierdzewnej zapobiegają korozji, dzięki czemu nadają się do stosowania w środowiskach o dużej wilgotności.

▸ Struktura blokowania kabla:

Metalowe zęby na końcu kabla chwytają warstwę ekranującą i zewnętrzną powłokę kabla, zapewniając ochronę przed wyciągnięciem i poluzowaniem.

III. Typowe scenariusze zastosowań

▸ Zewnętrzne tereny przemysłowe:

Fabryczne punkty dostępowe na dachu, kamery monitorujące – odporność na zakłócenia silnika, ochrona przed deszczem i rdzą.

▸ Inteligentne systemy transportowe:

Skrzynki sterujące sygnalizacją świetlną, elektroniczne znaki przystankowe – chronią przed zakłóceniami elektromagnetycznymi pojazdu, a gumowy pierścień zapobiega korozji spowodowanej wilgocią.

▸ Obiekty przybrzeżne:

Sieci dźwigów portowych – odporność na korozję mgły solnej, a metalowa obudowa chroni przed erozją wywołaną wodą morską.

IV. Kluczowe kroki instalacji

▸ Obróbka warstwy ekranującej:

Metalowa siatka ekranująca kabla musi całkowicie zakrywać metalową obudowę wtyczki; w przeciwnym razie funkcja przeciwzakłóceniowa nie będzie działać (patrz schemat poniżej).
Mnemonik operacji: Odizoluj przewód → Odwiń warstwę ekranującą → Włóż do wtyczki.

▸ Podstawowe elementy uszczelnienia wodoodpornego:

Przed zaciśnięciem upewnij się, że gumowy pierścień nie jest skręcony i dociśnij go palcami, aby dobrze dopasować.

▸ Uziemienie odgromowe:

Użyj przewodu uziemiającego (jeśli urządzenie posiada zacisk uziemiający), aby zapobiec uszkodzeniom spowodowanym przez wyładowania atmosferyczne.

V. Typowe błędy i rozwiązania

VI. Porównanie z nieekranowanymi wtyczkami 3R
