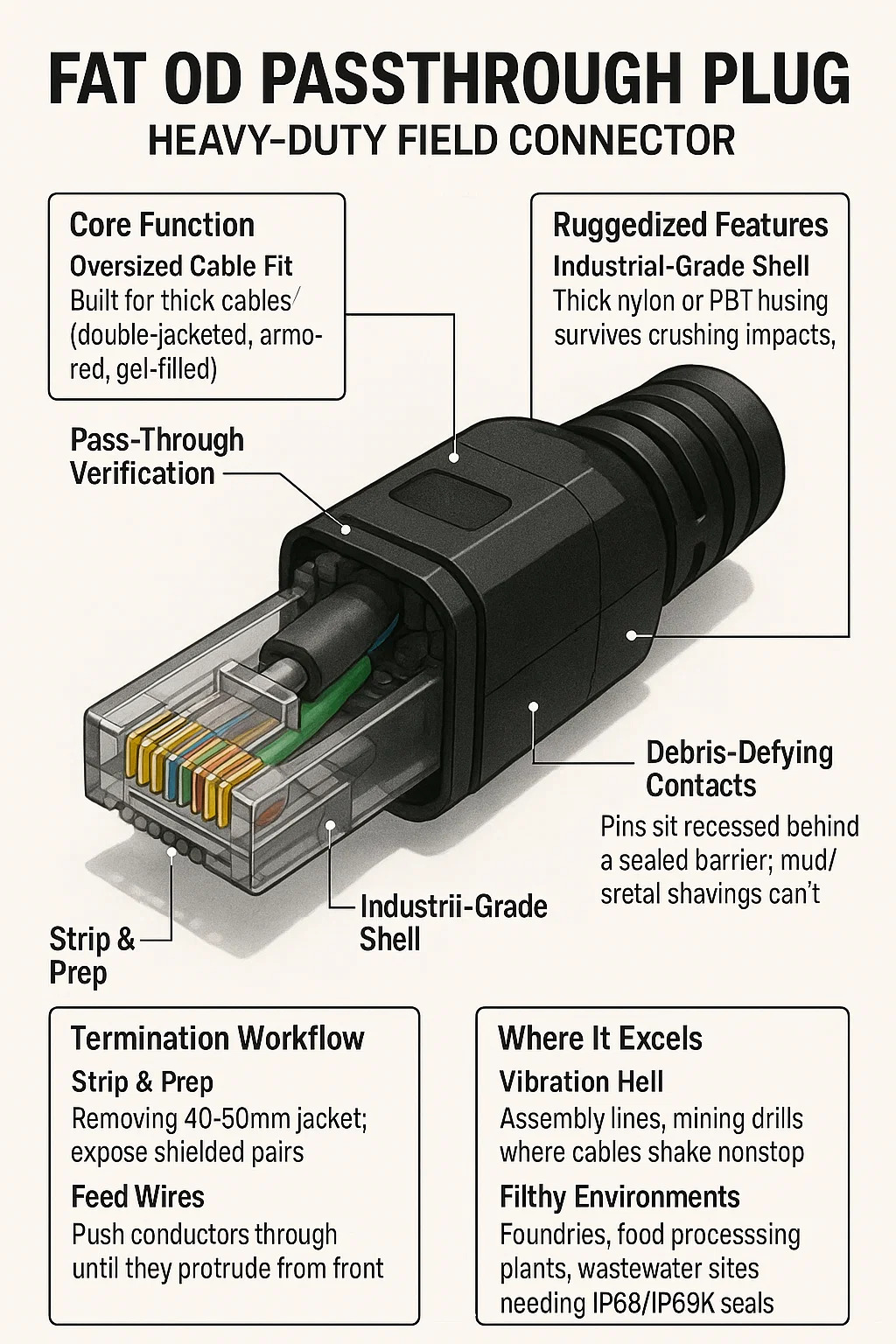

Wtyczka przelotowa Fat OD : Wytrzymałe złącze polowe

1. Funkcja podstawowa

Ponadgabarytowe dopasowanie do kabli: Stworzone do grubych kabli (z podwójnym płaszczem, zbrojonych, wypełnionych żelem), które nie pasują do standardowych wtyczek.
Weryfikacja przejścia: Przewody całkowicie przechodzą przez korpus wtyczki – widoczne z przodu – dzięki czemu można zamówić przewody przed zaciśnięciem.

2. Wzmocnione funkcje

Obudowa klasy przemysłowej: Gruba obudowa z nylonu lub PBT jest odporna na uderzenia, oleje i promieniowanie UV.
Dwupunktowy chwyt: Oddzielna metalowa osłona kabla i wewnętrzna przędza kevlarowa z oddzielnymi metalowymi zaciskami – brak zaciągnięć pod wpływem wibracji.
Styki chroniące przed zanieczyszczeniami: Styki są zagłębione za szczelną barierą; błoto/wióry metalu nie powodują ich zwarcia.

3. Proces zakończenia

Rozbiórka i przygotowanie: Zdejmij płaszcz zewnętrzny 40–50 mm; odsłonić ekranowane pary/Kevlar.
Przewody zasilające: Przeprowadź przewody przez wtyczkę, aż będą wystawać z przodu.
Zatwierdź sekwencję: Wizualnie potwierdź zamówienie T568A/B przez przezroczystą osłonę.
Zagniatanie i cięcie: Działanie pojedynczego narzędzia:
Kompresuje styki na przewodach
Blokuje zaciski naprężające
Tnie nadmiar przewodów na płasko (wbudowane ostrze).

4. Gdzie się wyróżnia

Piekło wibracji: linie montażowe, wiertnice, przekładnie kolejowe – gdzie kable bez przerwy się trzęsą.
Brudne środowiska: odlewnie, zakłady przetwórstwa spożywczego, oczyszczalnie ścieków wymagające uszczelek IP68/IP69K.
Zakończenie ślepej paniki: praca w tunelu przy słabym oświetleniu lub ciasne szafy sterownicze — zamiast zgadywać, zobacz przewody.

5. Pułapki niepowodzeń

Ignorowanie tarczy: Oplot dotykający pinów sygnałowych podczas przejścia = chaos EMI.
Zaniedbanie kevlaru: Zapomnienie o zaciśnięciu elementu wzmacniającego → kabel pęka później.
Zadziorne przewody: Tępe ostrza pozostawiają miedziane kolce; przebija izolację, zwiera PoE.

6. Kompromisy i ograniczenia

Wojny o głębokość portów: Dodatkowe 3 mm długości wtyczki blokują płytkie gniazda (najpierw sprawdź dopasowanie).
Brak powtórzeń: Zagniatanie = trwałe; zła kolejność przewodów? Odetnij i zjedz koszty.
Bóle głowy związane z narzędziami: Standardowy dławik do zaciskarek — wymaga mocnych narzędzi zapadkowych.
Szok cenowy: kosztuje 8 × standardowych wtyczek RJ45; usprawiedliwić poprzez zmniejszoną liczbę przeróbek.

7. W porównaniu Wtyczki standardowe
