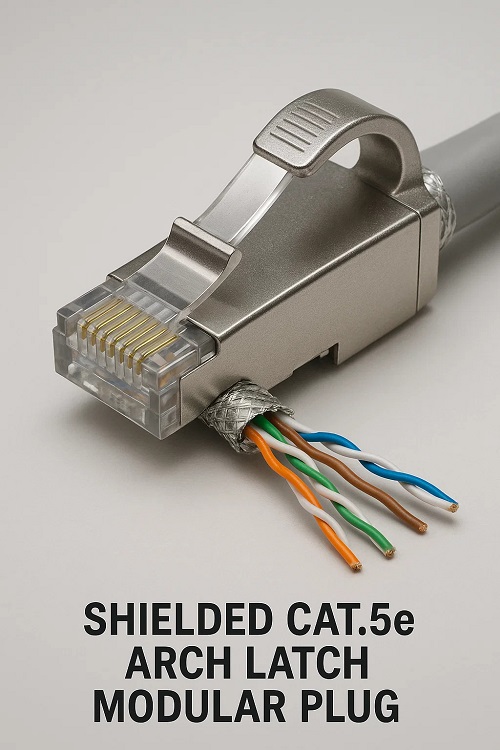

Ekranowana wtyczka modułowa Cat.5e z zatrzaskiem łukowym

1. Główny cel projektu

Bezpieczeństwo fizyczne EMI Defense: łączy w sobie metalizowane ekranowanie z łukowym zatrzaskiem do środowisk z zakłóceniami i wibracjami (np. hale produkcyjne, laboratoria medyczne).
Uziemienie krytyczne: Ekran musi być połączony z obudową wtyczki, aby odwrócić zakłócenia EMI/RFI.

2. Kluczowe cechy konstrukcyjne

Obudowa ekranowana:

Obudowa ze stopu cynku lub metalizowane tworzywo sztuczne kierują zakłócenia do uziemienia.

Wzmocniony zatrzask łukowy:

Pogrubiona, żebrowana wypustka jest odporna na zaczepy i wielokrotne uderzenia.

Zintegrowane uziemienie:

Metalowe zęby przebijają folię/oplot kabla podczas zaciskania.

3. Proces zakończenia

Przygotowanie tarczy:

Zdejmij kurtkę, aby odsłonić tarczę 15 mm; załóż warkocz/folię na kurtkę.

Połączenie uziemiające:

Umieścić osłonę pod metalowymi zębami zacisku wtyczki.

Wkładanie drutu:

Wyrównaj przewody zgodnie z T568B; pchnij, aż usiądziesz.

Zaciskanie i blokowanie:

Pojedyncze działanie zaciskające:

Kompresuje kontakty
Wgryza tarczę w obudowę
Otwiera zatrzask łukowy.

4. Aplikacje docelowe

Urządzenia medyczne:

Blokuje zakłócenia elektromagnetyczne z urządzeń MRI/USG w pobliżu sieci.

Sklepy z maszynami CNC:

Jest odporny na hałas silnika i fizyczne kopnięcia ze strony operatorów.

Teatralne systemy AV:

Wytrzymuje przeciąganie kabli podczas wydarzeń na żywo.

5. Tryby awarii i poprawki

6. Krytyczne zalety w porównaniu z nieekranowanym

7. Ograniczenia

Zależność od uziemienia: wymaga uziemionych portów/urządzeń.
Możliwość ponownego użycia: Zatrzask słabnie po 10 wyjęciach.
Uwaga dotycząca narzędzia: Standardowe zaciskarki mogą nie uwzględniać ugryzienia tarczy.
