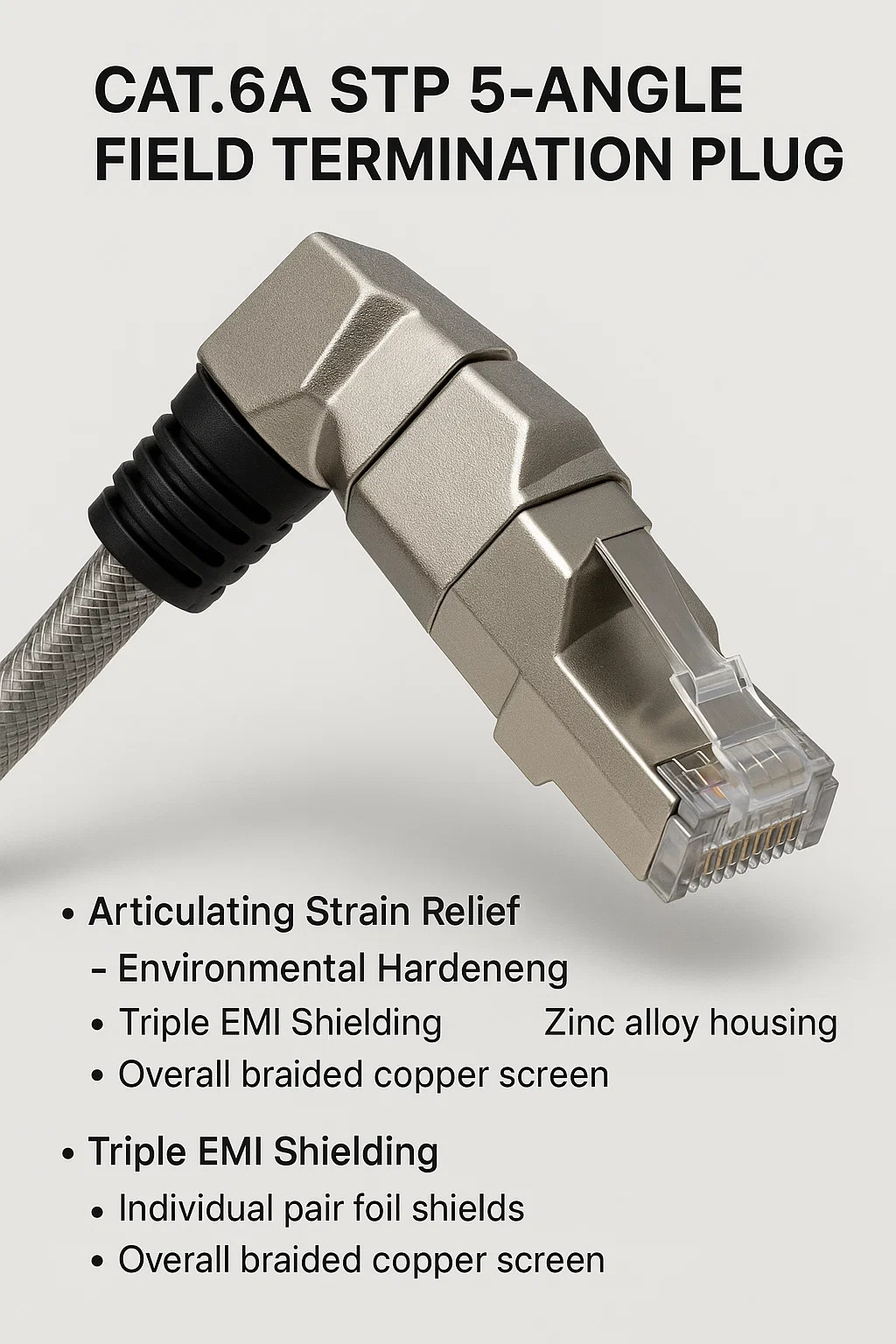

Wtyczka końcowa polowa kat.6A STP 5 kątowa
1. Główny cel projektu
Optymalizacja przestrzeni: Korpus wygięty pod kątem 45° z możliwością regulacji w 5 pozycjach (±30° w pionie, ±15° w poziomie) do prowadzenia kabli w ciasnych przestrzeniach (np. szafach serwerowych, szafach sterowniczych).
Potrójne ekranowanie EMI: Łączy:
Pojedyncze pary osłon foliowych
Ogólnie ekran z plecionej miedzi
Obudowa ze stopu cynku Blokuje zakłócenia pochodzące od silników/przetwornic VFD w warunkach przemysłowych.
2. Innowacje strukturalne
Przegubowe odciążenie:
Obrotowy kołnierz pochłania wibracje/naprężenia elastyczne (np. ramiona robotów, pojazdy AGV).
Hartowanie środowiskowe:
Uszczelki o stopniu ochrony IP68 (uszczelki silikonowe z gwintem) są odporne na wnikanie wody/kurzu.
Styki o dużej wytrzymałości:
Pozłacane piny 50µ" wytrzymują 100 000 cykli łączeniowych i 90W PoE bez wyładowań łukowych.
3. Proces zakończenia
Przygotowanie tarczy:
Złóż ogólny warkocz na kurtkę kabla; zacisk pod metalową skuwką.
Przytnij parę folii, aby odsłonić 3 mm; zakończyć do zacisków uziemiających.
Obsługa drutu:
Zachowaj rozkręcenie < 8 mm; włóż do zamykanych gniazd IDC (standard T568B).
Blokada kątowa:
Ustaw orientację; Dokręcić kołnierz momentem 0,6 N·m w celu dociśnięcia uszczelki.
4. Kluczowe zastosowania
Robotyka: Zarządzanie kablami w ramionach przegubowych (kompatybilność z ISO 9409).
Maszyny mobilne: wdrożenia obciążone wibracjami (pociągi, ładowarki do wózków widłowych).
Trudne środowiska: Przetwórstwo żywności (z możliwością zmywania), zakłady chemiczne.
5. Zalety w porównaniu z prostymi wtyczkami
| Wyzwanie | Rozwiązanie 5-kątowe | Ryzyko związane z prostą wtyczką |
|---|---|---|
| Zatłoczone panele | Natychmiast czyści sąsiednie porty/kable. | Załamanie kabla przy wejściu do portu. |
| Stała wibracja | Artykulacja zapobiega zmęczeniu drutu. | Naprężenia powodują pękanie przewodów. |
| Hotspoty EMI | Utrzymuje ciągłość tarczy 360°. | Ziemia pęka podczas ruchu. |
6. Krytyczne zasady instalacji
Klejenie ekranu: Sprawdź rezystancję ≤0,1 Ω pomiędzy osłoną wtyczki a ekranem kabla.
Promień zgięcia: Po regulacji kąta należy zachować ≥4× średnicę kabla.
Wymagania dotyczące narzędzia: Aby uzyskać dostęp pod kątem, użyj niskoprofilowego narzędzia do wbijania.
7. Wskaźniki awarii
Resetowanie PoE: Słaby styk pinów lub awaria uziemienia ekranu.
Spadki prędkości: Nieskręcone pary > 10 mm lub wyciek EMI.
Przegrzanie: Przeciążone piny (powyżej 90W PoE).
8. Ograniczenia
Zgodność kabli: wymaga STP kat. 6A (S/FTP lub F/UTP).
Głębokość portu: Może nie pasować do płytkich gniazd (sprawdź specyfikację urządzenia).
Koszt: 2–3× premium w porównaniu ze standardowymi wtyczkami.
