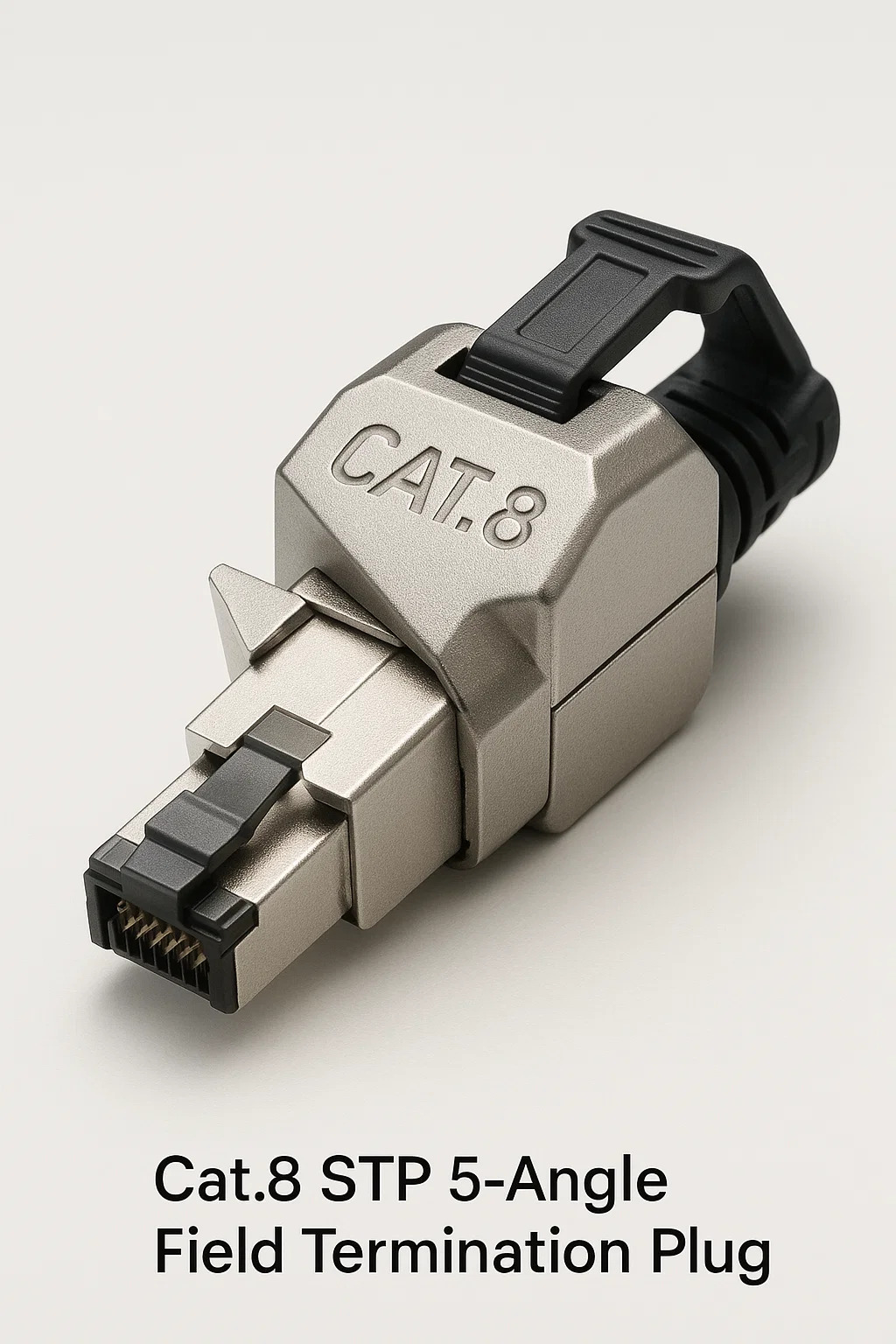

Cat.8 STP 5-kąt wtyczka zakończenia pola

1. Podstawowy cel projektowy
Optymalizacja przestrzeni: 45 ° Kolejne trasy korpusu wtyczki kabli na boki, unikając przeszkody w ciasnych instalacjach (np. Tylne porty z regałami serwera).
Oszczędność o wysokiej gęstości: Łączy podwójną warstwę STP (indywidualna para folia ogółem) z pod kątem kontaktami uziemiającymi w celu utrzymania obrony EMI.

2. Cechy strukturalne
Precyzyjna wkładka na kąt
Metalizowana wkładka obraca ścieżki sygnałowe 45 °, zachowując impedancję bez ostrych zakrętów.
Wzmocniona ulga odkształcenia
Obrócone zacisk zabezpiecza kabel, jednocześnie umożliwiając regulację kierunkową ± 30 ° po instalacji.
Shell Industrial
Obudowa ze stopu cynku z uszczelnieniem IP67 (opcjonalnie) odpiera uderzenie, kurz i wilgoć.

3. Proces zakończenia
Przygotowanie tarczy
Odbierz ogół oparcia, wykończ folii pary, aby wystawić 3 mm w celu kontaktu z pierścieniami uziemiającymi Plug.
Obsługa dyrygenta
Włóż przewody do kluczowych gniazda IDC z <0,3 mm bezzw.
Sekwencja uziemienia
Zabezpieczone tarcze par do terminali wewnętrznych.
Złóż oparcie na kołnierz uziemiający.
Snap-Shut Cap dla zasięgu 360 °.

4. Scenariusze wdrażania
Centra danych: Najlepsze przełączniki z pionowo ułożonymi portymi.
Robotyka: wyartykułowane ramiona wymagające elastyczności kabla.
Wojskowe/lotnicze: obciążenia wibracyjne z ograniczeniami kosmicznymi.

5. Krytyczne zalety
W porównaniu z prostymi wtyczkami • Oszczędza 60% przestrzeni bocznej • Zmniejsza moment obrotowy kabla w portach
W porównaniu do adapterów • Eliminuje dodatkowe punkty połączenia • Zachowuje integralność sygnału dla 2000 MHz

6. Ostrzeżenia instalacyjne
Kontrola promienia zgięcia
Utrzymaj średnicę kabla ≥8x przed/po wtyce; ostre zakręty wywołują utratę powrotu.
Weryfikacja uziemienia
Ciągłość tarczy testowej (0,1 Ω Max) - projekty pod kątem szczeliny ryzyka.
Ograniczenia narzędzia
Wymaga niskoprofilowego narzędzia do wybicia do prześwitu.

7. Ograniczenia
Brak naprawy: uszkodzone kontakty wymagają pełnej wymiany wtyczki.
Kompatybilność portu: niepowodzenie w gniazdach płytkiej głębokości (np. Starsze przełączniki).
Koszt: 3 × Premium w stosunku do standardowych CAT.8 wtyczek.

8. Uwagi producenta
Specjalistyczne marki: Siemon (360 ° Max), TE Connectivity (Industrial IQ45), panduit (kątowy skręcony par).
Unikaj klonów ogólnych: podróbki nie mają dopasowanych do impedancji wewnętrznych.
